Malý závod RMC
Popis produktů

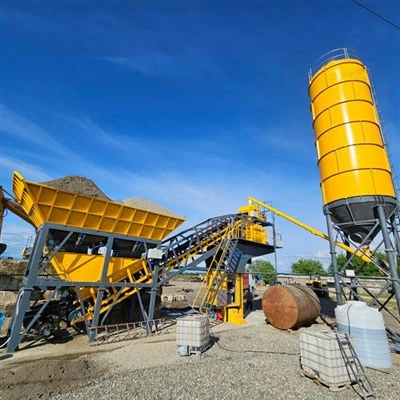

AGICO Small RMC Plant je kompaktní hotový{0}}systém na dávkování betonové směsi s rozsahem kapacity 20–60 m³/h. Jsou nabízeny dvě konfigurace: stacionární řada HZS a tažná mobilní řada YHZS. Každá jednotka je standardně vybavena dvouhřídelovým míchadlem s nuceným oběhem JS{5}} a digitálním vážicím systémem využívajícím snímače zatížení RS485 připojené přímo k PLC Siemens.
Společnost AGICO slouží průmyslu výroby cementu a betonu již více než 20 let a je držitelem certifikací CE a ISO 9001. Více než 1 000 kusů bylo dodáno do více než 30 zemí. Typické aplikace zahrnují malé-komerční starty RMC-, prefabrikované tovární napájecí linky a-dávkování na místě pro projekty vzdálené těžby.
Podrobnosti o produktech
Závod používá vertikální vrstvené uspořádání s gravitačním-tečením materiálu. Kamenivo se nakládá do dávkovacích zásobníků kolovým nakladačem. PLC sekvenčně otevírá pneumatické klapky, aby uvolnil každý typ agregátu do násypky vážení podle předem nastaveného návrhu směsi. Cement je ze sila současně dopravován šnekovým dopravníkem do nezávisle zavěšené práškové váhy, přičemž voda a příměsi jsou čerpány do samostatných dávkovacích nádob. Po zvážení všech čtyř skupin materiálů PLC zahájí plnění v pořadí kameniva, cementu, poté vody a příměsí do dvouhřídelového mixéru. Nucené míchání trvá 45 sekund, než se otevře hydraulická vypouštěcí brána. Hotový beton klouže přes vyhazovací skluz do tranzitního domíchávače. Jeden kompletní dávkovací cyklus trvá přibližně 72 sekund.
Hlavní podsystémy{0}}jsou nakonfigurovány následovně: agregátní dávkovací jednotka používá dávkovač řady PLD-se 2–4 zásobníky, z nichž každý pojme 4,5–15 m³; práškový systém se skládá ze šroubových sil (50–200 t) a šnekových dopravníků Ф219/Ф273; vodní systém využívá nerezovou vážicí nádrž s gravitačním plněním a pneumatickým uzavíracím{10} ventilem pro dvojité přerušení; mísič je typu JS-se dvěma-s nuceným chodem hřídele s vysoce-chromovým opotřebením-litinovými rameny a vložkami a navíc s více-labyrintovým vzduchovým-utěsněným-koncem hřídele; elektrický systém je postaven na PLC Siemens S7{20}}1200, který podporuje více než 200 receptur mixů a vzdálenou diagnostiku na bázi Ethernetu.
Vlastnosti produktů
±1% přesnost vážení cementu - Digitální snímače zatížení přenášejí signály RS485 přímo do PLC. Mezilehlá ztráta analogového signálu je eliminována. Odchylka-k-šarži je přísně kontrolována a roční odpad cementu se snižuje o více než 10 tun.
Dvojitý-hřídelový mixér jako standardní -Mixér JS500 je osazen z nejmenšího modelu AG-HZS25. Rovnoměrnost míchání dosáhne větší nebo rovné 95 % během 45 sekund a problémy se segregací, které jsou běžné u oboustranných bubnových mixérů, jsou vyloučeny.
Šroubovaná ocelová konstrukce Q345B - Všechny hlavní spoje jsou spojeny vysokopevnostními šrouby třídy 10.9-. Svařování na místě a NDT nejsou vyžadovány. Instalace je dokončena za 5–7 dní a po přemístění lze konstrukci plně rozebrat a znovu použít.
8 mm Tloušťka stěny kužele sila -Kuželová část je válcována z ocelového plechu Q345B. Ve srovnání s průmyslovým-standardním 6mm designem je povolená koroze zvýšena o 50 % a výměna kužele střední{5}}životnosti je účinně zamezena.
Před-kabelové připojení pro cílovou mřížku -Ovládací skříň je před odesláním předem-propojena a napájení{1}}testováno, aby odpovídalo napětí v cílové zemi. Jsou podporovány tři standardy sítě (380V/440V/480V) a rozhraní HMI je předinstalované se šesti-jazykovým rozhraním.
20 let zkušeností s těžkým vybavením - Systém kvality je postaven na zkušenostech rotační pece a kulového mlýna EPC. Vážicí plošina využívá 1,5× faktor bezpečnosti dynamického zatížení a všechny konstrukční svary procházejí 100% ultrazvukovým testováním.
Populární Tagy: malý závod rmc, Čína malí výrobci závodů rmc, továrna
Technický parametr
Výkres produktu
Základní specifikace
|
Model |
Kapacita (m³/h) |
Mixér |
Výstup (L) |
Dávkovač |
Agg. Koše |
Výkon (kW) |
Výboj (mm) |
Cena FOB (USD) |
|
AG-HZS25 |
25 |
JS500 |
500 |
800 PLD |
2/3 |
50 |
3800 |
25,000–40,000 |
|
AG-HZS35 |
35 |
JS750 |
750 |
1200 PLD |
3/4 |
75 |
3800 |
25,000–50,000 |
|
AG-HZS50 |
50 |
JS1000 |
1000 |
1600 PLD |
3/4 |
105 |
3800–4200 |
35,000–60,000 |
|
AG-HZS60 |
60 |
JS1000 |
1000 |
1600 PLD |
4 |
125 |
3800–4200 |
55,000–75,000 |
|
Model |
Kapacita (m³/h) |
Mixér |
Výstup (L) |
Agg. Koše |
Výkon (kW) |
Typ přívěsu |
Cena FOB (USD) |
|
AG-YHZS25 |
25 |
JS500 |
500 |
2 |
50 |
Tažné |
25,000–40,000 |
|
AG-YHZS35 |
35 |
JS750 |
750 |
3 |
70 |
Tažné |
28,000–45,000 |
|
AG-YHZS50 |
50 |
JS1000 |
1000 |
3 |
90 |
Návěs- |
40,000–60,000 |
|
AG-YHZS75 |
75 |
JS1500 |
1500 |
4 |
120 |
Návěs- |
65,000–85,000 |
Poznámka:Ceny FOB jsou referenční rozsahy. Konečné nabídky závisí na konfiguraci, velikosti sila a cílovém portu. Všechny modely standardně dosahují přesnosti vážení ±2 % kameniva a ±1 % cement/voda/aditiva.
FAQ
Otázka: Co je zahrnuto v nabídce FOB společnosti AGICO? Jak se řeší přeprava a clo?
Standardní nabídka FOB společnosti AGICO pokrývá hlavní dávkovací zařízení, dávkovač, šnekové dopravníky, ovládací skříň a standardní silo, včetně továrního balení. Námořní přeprava, celní odbavení v místě určení, místní základové práce a instalace jsou vyloučeny. AGICO poskytuje kompletní balík exportní dokumentace, včetně obchodní faktury, balicího listu, osvědčení o původu a nákladního listu. Na požádání lze zajistit před-kontrolu zásilky třetí stranou- společností SGS nebo BV. Prvním-dovozcům konkrétního vybavení může společnost AGICO doporučit partnerské spediční společnosti a odhadnout dodací lhůty a poplatky v cílovém přístavu.
Otázka: Kdo se stará o instalaci a uvedení do provozu po dodání zařízení? Je vyžadován-inženýr na místě?
Společnost AGICO nabízí dva instalační plány. Standardní plán je vzdálená{1}}řízená instalace. Se zařízením je dodáván dvojjazyčný instalační manuál, výkresy základů a videa{3}} za{4}}krokem za krokem. Zákazník sestaví jednotky podle čísla dílu, zatímco technik společnosti AGICO provede kontroly krouticího momentu a napájení-při testování prostřednictvím videohovoru. Prémiový plán zahrnuje- nasazení jednoho strojního inženýra a jednoho elektrotechnika na místě, kteří dokončí instalaci a 72 hodin nepřetržité zkušební výroby během 10–14denního servisního období. Oba plány zahrnují školení operátorů a jeden měsíc online podpory.
Otázka: Poskytuje AGICO vlastní konfigurace pro své malé závody RMC?
Flexibilní konfigurace je podporována na základě standardních modelů. Mezi nastavitelné položky patří počet zásobníků kameniva (od 2 do 4), kapacita sila (50 až 200 tun), způsob podávání (skipový kladkostroj nebo šikmý pás) a řídicí systém (samostatné PLC nebo propojené s modulem vzdálené správy 4G DTU). AGICO může také před odesláním-načíst receptury směsi tak, aby odpovídaly místním zákaznickým normám betonu před odesláním. Pro speciální prostředí,-jako jsou-nadmořské výšky, kde je vyžadováno snížení výkonu motoru, nebo pobřežní slaná{11}}mlha, kde lze rozvaděč upgradovat na kryt z nerezové oceli s krytím IP65-jsou k dispozici adaptivní provedení.
Otázka: Jakou poprodejní podporu a dobu technické odezvy AGICO nabízí?
Je poskytována 12-měsíční plná záruka od data nákladního listu s doživotní technickou podporou. Poprodejní-odpověď funguje na třech úrovních: rutinní technické dotazy jsou vyřizovány v reálném čase prostřednictvím e-mailu nebo rychlých zpráv; diagnostiku závad zařízení provádí technik, který vzdáleně přistupuje k PLC, přičemž většina problémů je identifikována do 4 hodin; co se týče náhradních dílů, AGICO udržuje zásoby běžných spotřebních položek-směšovacích lopatek, vložek, snímačů zatížení, elektromagnetických ventilů a modulů PLC, které jsou odeslány do 48 hodin od potvrzení objednávky. Pro výrobní vady, na které se vztahuje záruka, poskytuje AGICO náhradní díly zdarma a kryje náklady na leteckou přepravu.
